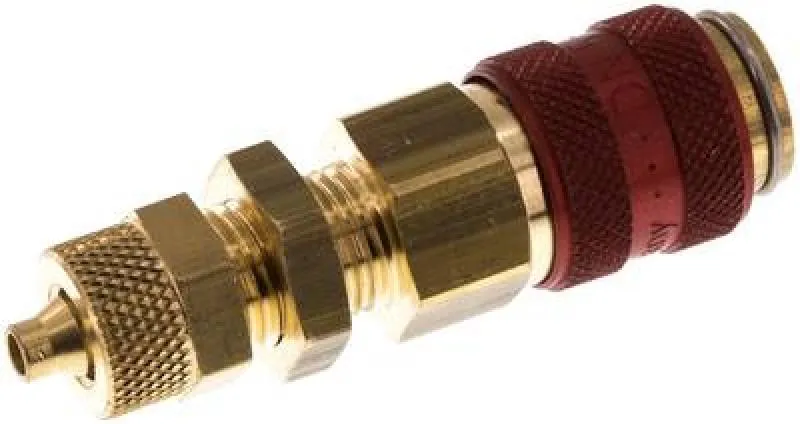

Kupplungsdosen NW 5 Messing mit Überwurfmutter, Schottgewinde & farbiger Schiebehülse – alle Größen

Robuste Druckluft-Kupplungsdosen NW 5 für flexible Schalttafeleinbau-Montage

Diese Kupplungsdosen kombinieren zwei entscheidende Montagevorteile: ein integriertes Schottgewinde für die feste Installation in Schalttafeln oder Gehäusen und eine zusätzliche, drehbare Überwurfmutter am rückseitigen Anschluss. Diese Konstruktion ermöglicht eine einfache, spannungsfreie Verschraubung mit einem feststehenden Rohr oder Schlauchanschluss, selbst bei engen Platzverhältnissen.

Gefertigt aus massivem, langlebigem Messing, bieten sie zuverlässige Leistung für Druckluftanwendungen bis 10 bar. Die Nennweite NW 5 ist optimal für Standard-Druckluftwerkzeuge dimensioniert. Die farbige Schiebehülse erlaubt eine schnelle visuelle Identifizierung verschiedener Kreisläufe oder Medien direkt an der Entnahmestelle.

Technische Kernmerkmale:

• Produkttyp: Kupplungsdose / Schnellkupplung (weiblich) mit Schottgewinde & Überwurfmutter.

• Material: Messing, robust und korrosionsbeständig.

• Nennweite (NW): 5 mm (Industriestandard).

• Anschluss vorne: Schnellkupplung NW 5.

• Anschluss hinten: Überwurfmutter (IG, drehbar) mit Schottgewinde.

• Montage: Ideal für Schalttafeleinbau.

• Design-Feature: Farbige Schiebehülse zur Kennzeichnung (Farbauswahl: z.B. Rot, Blau, Grün).

• Druckstufe: Geeignet für Anwendungen bis maximal 10 bar.

• Größen: Verfügbar in allen gängigen IG-Dimensionen (z.B. 1/8", 1/4", 3/8", 1/2").

Vorteile und technische Highlights:

• Maximale Flexibilität: Kombiniert Schalttafeleinbau mit drehbarem Anschluss (Überwurfmutter).

• Sichere Verbindung: Gewährleistet eine zugentlastete und dichte Verschraubung.

• Einfache Handhabung: Schnelles und sicheres Kuppeln dank der intuitiven Schiebehülse.

• Systematisierung: Die farbige Schiebehülse sorgt für eine fehlerfreie Zuordnung verschiedener Systeme.

Wählen Sie im Dropdown die passende Größe Ihrer Kupplungsdose mit Überwurfmutter und Schottgewinde aus und optimieren Sie Ihre Druckluftinstallation durch eine professionelle, flexible und farbcodierte Lösung.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
