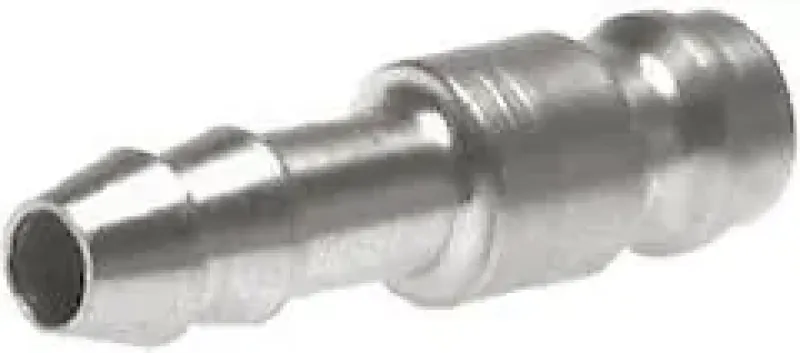

Kupplungsstecker NW 5 mit Schlauchtülle – Stahl gehärtet & vernickelt (alle Größen)

Robuste Kupplungsstecker NW 5 aus gehärtetem und vernickeltem Stahl mit Schlauchtülle

Unsere Schnellkupplungsstecker (auch Nippel oder Stecktüllen genannt) der Nennweite NW 5 sind für den Einsatz in Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem gehärtetem und vernickeltem Stahl, bieten sie eine extrem widerstandsfähige, langlebige und robuste Lösung für Werkstätten, Industrie und Handwerk. Die Härtung des Stahls sorgt für eine erhöhte Verschleißfestigkeit, die Vernickelung für Korrosionsschutz.

Die integrierte Schlauchtülle ermöglicht eine direkte und einfache Verbindung mit einem Industrieschlauch mittels Schlauchschelle. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Stecktülle mit Schlauchtülle.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Stahl, gehärtet & vernickelt; Dichtung: NBR (Standard, in der Kupplungsdose).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Schlauchtülle (ID 4 mm, 6 mm, 9 mm wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Schlauchbefestigung).

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Extrem widerstandsfähig: Gehärteter Stahl bietet maximale Robustheit gegen mechanische Beanspruchung.

• Korrosionsgeschützt: Die Vernickelung schützt das Material auch im industriellen Alltag.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Kupplungsdosen (Kupplungen).

• Vielseitige Anschlüsse: Wählbare Schlauchtüllen-IDs für unterschiedliche Schlauchdurchmesser.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 5 aus gehärtetem und vernickeltem Stahl mit Schlauchtülle, um eine zuverlässige, robuste und effiziente Druckluftversorgung Ihrer Werkzeuge und Geräte sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
