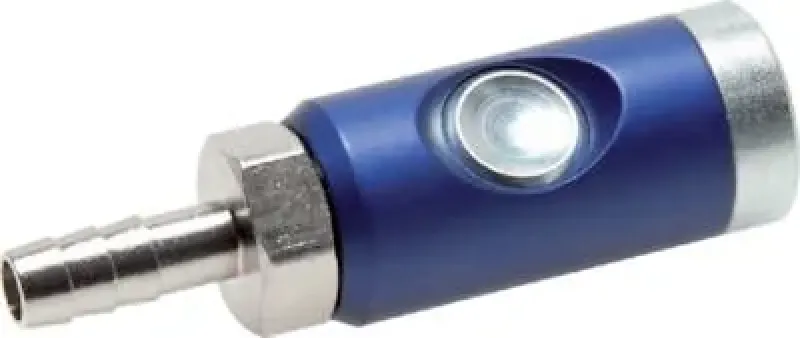

Sicherheits-Druckknopfkupplungsdose mit Schlauchtülle NW 7,2 Stahl verzinkt

Robuste Sicherheits-Druckluftkupplung (NW 7,2) aus verzinktem Stahl mit Druckknopfbedienung

Diese Sicherheits-Schnellkupplungsdose vereint Langlebigkeit und einfache Handhabung. Gefertigt aus hochfestem Stahl und galvanisch verzinkt, bietet sie hervorragende Widerstandsfähigkeit gegen Stöße, Abrieb und moderate Korrosion. Die Nennweite 7,2 mm (Euro-Standard) gewährleistet eine breite Kompatibilität mit den gängigen Druckluftsystemen in Europa.

Die Besonderheit liegt in der ergonomischen Einhandbedienung via Druckknopf. Das integrierte, zweistufige Sicherheitssystem (Vented Safety Funktion) sorgt für ein kontrolliertes und sicheres Entkuppeln: Der erste Tastendruck entlüftet die angeschlossene Schlauchleitung und baut den Restdruck ab, während der Stecker noch sicher in der Kupplung verriegelt bleibt. Erst beim vollständigen Durchdrücken des Knopfes wird die Verbindung physisch getrennt. Dies verhindert den gefährlichen Peitschenhieb-Effekt (gemäß ISO 4414 / EN 983) zuverlässig. Die Schlauchtülle ermöglicht eine unkomplizierte Montage des Druckluftschlauches mittels Schlauchschelle.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft mit Druckknopfbedienung und Schlauchanschluss.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, 2-stufig).

• Nennweite (NW): 7,2 mm (Euro-Profil).

• Bedienung: Ergonomischer Druckknopf (Einhandbedienung).

• Material: Stahl, Oberfläche galvanisch verzinkt.

• Einsatzbereich: Industrie, Handwerk, Landwirtschaft, Kfz-Werkstätten (Standardanwendungen).

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Hohe Robustheit: Stahlkonstruktion für maximale mechanische Belastbarkeit.

• Ergonomische Einhandbedienung: Schnelles und komfortables Wechseln von Werkzeugen.

• Sicherheitsstandard: Zuverlässiger Schutz vor Verletzungen durch losschnellende Schläuche.

• Preis-Leistungs-Verhältnis: Robuste Lösung mit gutem Korrosionsschutz für den Alltag.

Wählen Sie diese Sicherheits-Druckknopfkupplungsdose aus verzinktem Stahl für eine robuste, sichere und ergonomische Gestaltung Ihrer Arbeitsplätze.

Werkstoffe:
Typ Stahl verzinkt: Gehäuse: Stahl gehärtet und verzinkt / Aluminium / Messing vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
0 - 12 bar

Durchfluss:
1500 l/min (Eingangsdruck 6 bar, 0,6 bar Druckabfall)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.

Vorteile:
•Kupplungskopf ist drehbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)

Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
