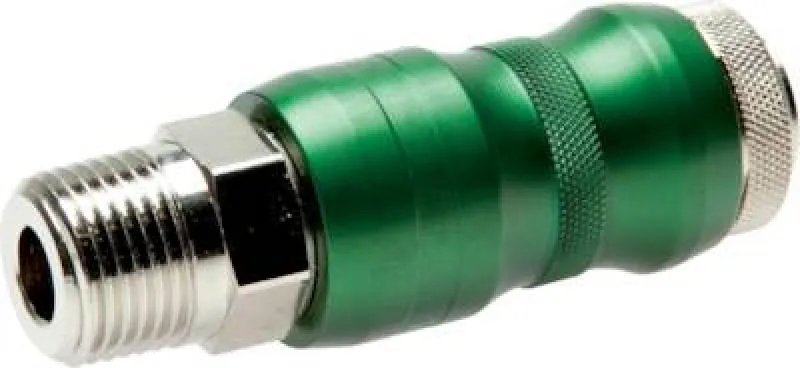

Sicherheits-Kupplungsdose Außengewinde Handschiebeventil NW 7,2 Stahl gehärtet

Sicherheits-Druckluftkupplung (NW 7,2) mit integriertem Handschiebeventil und Vented Safety

Diese innovative Sicherheits-Kupplungsdose aus robustem, gehärtetem und verzinktem Stahl bietet eine einzigartige Kombination aus Sicherheit und Funktionalität für Ihre Druckluftanwendungen. Die Nennweite 7,2 mm (Euro-Standard) sorgt für breite Kompatibilität mit den meisten gängigen Steckern auf dem europäischen Markt.

Das Hauptmerkmal ist das integrierte Handschiebeventil, das es dem Bediener ermöglicht, die Luftzufuhr zum angeschlossenen Werkzeug direkt an der Kupplung zu unterbrechen. Dies bietet zusätzliche Kontrolle und Sicherheit bei der Wartung oder beim Werkzeugwechsel.

Der integrierte Sicherheitsmechanismus (Vented Safety) sorgt für eine zweistufige, druckentlastende Entriegelung. Im ersten Schritt wird die Verbindung drucklos gemacht, bevor der Stecker freigegeben wird. Dies eliminiert das Verletzungsrisiko durch losschnellende Schläuche (Peitschenhieb-Effekt) und entspricht den höchsten Sicherheitsstandards (ISO 4414 / EN 983). Die Ausführung mit Außengewinde ermöglicht die einfache und direkte Montage an festen Leitungen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose mit integriertem Handschiebeventil.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, zweistufig).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Feature: Integriertes manuelles Schiebeventil (Absperrfunktion).

• Material: Stahl, gehärtet und verzinkt.

• Einsatzbereich: Industrie, Montagehallen, Baustellen, Anwendungen, die eine lokale Absperrung erfordern.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Zusätzliche Kontrolle: Integriertes Ventil ermöglicht sofortige Luftabsperrung an der Entnahmestelle.

• Normgerechte Sicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

• Robust & Langlebig: Gehärteter Stahl für maximale Widerstandsfähigkeit im industriellen Einsatz.

• Breite Kompatibilität: Passt zu den meisten Euro-Standard Steckern (NW 7,2).

Wählen Sie diese Sicherheits-Kupplungsdose mit Handschiebeventil für eine maximale Sicherheit, Kontrolle und Langlebigkeit in Ihrer Druckluftinstallation.

Werkstoffe:
Gehäuse: Messing vernickelt/Stahl gehärtet, Schiebehülse: Aluminium eloxiert, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Betriebsdruck:
0 - 20 bar

Durchfluss:
2050 l/min (Eingangsdruck 6 bar, max. Druckabfall 1 bar)

Funktion:
Diese Sicherheitskupplung ist eine Kombination aus Handschiebeventil und Schnellverschlusskupplung. Nur wenn durch die Schiebehülse die Steckerseite entlüftet wurde, lässt sich die Kupplung lösen. Die Schiebehülse kann nur im gekuppelten Zustand bewegt werden und funktioniert wie ein 3/2-Wege Handschiebeventil.

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
